Le transfert de grands volumes de fluides dicte le rythme des opérations de fracturation industrielle et hydraulique. Une panne d’équipement arrête immédiatement la production. Un déploiement lent draine les marges du projet. Les canalisations rigides traditionnelles comme le PEHD présentent de sévères limites logistiques. Les tuyaux en caoutchouc lourds nécessitent des budgets de transport excessifs. Ils souffrent également de temps de montage et de démontage lents. La dégradation de l"environnement réduit encore leur durée de vie. Les opérateurs sont confrontés à une pression constante pour déplacer des millions de gallons de fluide plus rapidement. Ils ont besoin d’une infrastructure fiable qui se déploie en quelques heures et non en quelques semaines.
Les opérateurs ont besoin d’un pipeline de surface plus rapide et plus fiable. Le tuyau Fracflo résout ces principaux goulots d’étranglement. Il s’agit d’une solution à plat spécialisée, à haute pression et de grand diamètre. Ce pipeline à surface flexible et renforcée équilibre un déploiement rapide sur de longues distances avec une durabilité extrême. Il élimine les temps de soudage lents des tuyaux rigides. Il réduit considérablement le poids du fret associé au caoutchouc traditionnel. Nous évaluerons ci-dessous sa construction, sa viabilité opérationnelle et ses applications sur le terrain. Vous apprendrez à sélectionner et déployer efficacement cette infrastructure critique.
Avantage matériel : les tuyaux Fracflo utilisent une construction en polyuréthane thermoplastique (TPU) extrudé à travers le tissage, offrant un rapport résistance/poids supérieur par rapport au caoutchouc traditionnel.
Efficacité du déploiement : la conception à plat fonctionne comme un pipeline de surface temporaire, réduisant considérablement le volume de transport et le temps de déploiement en surface pour le transfert d'eau et de lisier sur de longues distances.
Compromis opérationnels : tout en offrant un déploiement rapide et une résistance élevée à l'abrasion, les tuyaux en TPU nécessitent le strict respect des pressions nominales et des procédures de couplage spécialisées pour atténuer les risques d'éruption.
Objectif de sélection : les décisions d'approvisionnement doivent mettre en balance la pression de fonctionnement, la composition des fluides et l'exposition environnementale par rapport aux coûts globaux du projet plutôt qu'aux coûts initiaux par pied.
Les flexibles standards se délaminent fréquemment sous l'effet des coups de bélier à haute pression. Une panne catastrophique lors d'applications extrêmes interrompt immédiatement les opérations. Les acheteurs doivent comprendre comment l’architecture matérielle empêche ces éruptions. appropriée du tuyau de fracturation Une construction garantit une distribution continue du fluide sans panne structurelle. La conception d'un tuyau pour des volumes de fluide massifs nécessite des techniques de fabrication précises. Nous constatons trop de défaillances sur le terrain causées par une mauvaise liaison entre les couches de tuyaux.

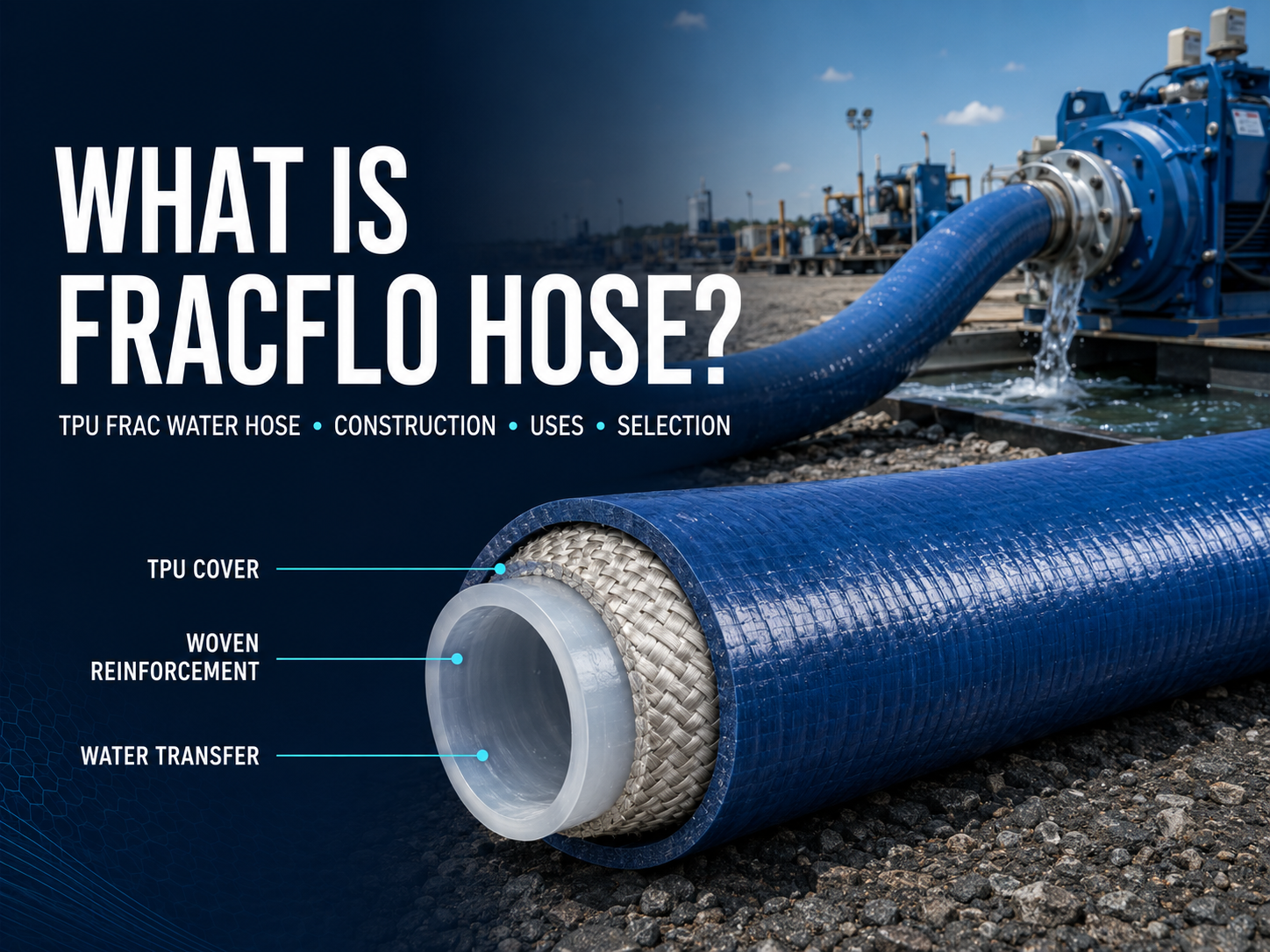

La fabrication repose sur un processus d’extrusion en une seule étape très avancé. La coque et la doublure en TPU sont extrudées simultanément à travers une gaine de renfort tissée circulaire. Cette technique force le polyuréthane liquide à encapsuler chaque fibre de polyester. La construction monobloc qui en résulte élimine totalement le risque de délaminage. Les tuyaux à gaine traditionnels utilisent des couches adhésives séparées entre la chambre à air et le revêtement extérieur. Ces couches adhésives se séparent sous de fortes contraintes mécaniques ou des pics de pression. La technologie Through-the-Weave fusionne les matériaux de manière permanente. Vous obtenez une paroi de tuyau unifiée qui résiste aux conditions de terrain brutales. La doublure intérieure reste parfaitement lisse pour maximiser la vitesse d"écoulement du fluide. Nous mesurons soigneusement la perte de friction et une chambre à air sans soudure maintient l"efficacité de la pompe à un niveau élevé sur de longues distances.
La gaine de renfort structurel agit comme le squelette incassable du tuyau. Les fabricants tissent du fil 100 % polyester haute ténacité pour former cette couche critique. Ce filament synthétique dicte la pression d"éclatement maximale du produit fini. Il offre une résistance à la traction exceptionnelle pour les tractions mécaniques sur de longues distances. Les équipages traînent souvent ces lignes sur des terrains accidentés pendant le déploiement. Le tissage serré en polyester limite fortement l"allongement sous des charges de fluides massives. Vous évitez les serpentages excessifs lorsque la ligne est sous pression. Le fil résiste à la pourriture, à la moisissure et à la dégradation due à une exposition constante à l"humidité. Cette intégrité structurelle maintient le tuyau intact lors de coups de bélier agressifs. Nous spécifions des fils à haut denier spécifiquement pour gérer les contraintes mécaniques des remorques à déploiement automatisé.
Le TPU offre des propriétés chimiques et physiques inégalées pour les pipelines de surface temporaires. Il résiste à l"abrasion sévère des terrains rocheux et des routes de gravier. Il résiste à une exposition prolongée aux UV sans se fissurer ni se décolorer. Le PVC standard devient dangereusement cassant par temps glacial en hiver. Le caoutchouc nitrile se dégrade plus rapidement sous certaines expositions chimiques et au contact de l"ozone. Le TPU conserve sa flexibilité dans des plages de températures extrêmes. Vous pouvez le rouler et le dérouler en toute sécurité dans des conditions pétrolières inférieures à zéro. Cette résilience chimique fait du TPU la norme absolue pour la fabrication moderne de transfert de fluides. Il survit tout simplement aux anciens mélanges de polymères dans des environnements extérieurs difficiles.
Les opérateurs sur le terrain s"appuient sur TPU pour bénéficier de plusieurs avantages opérationnels distincts :
Résistance extrême à l’abrasion pour le traînage sur la roche concassée et le gravier sans rupture de la gaine.
Grande flexibilité à des températures inférieures à zéro, empêchant les fissures lors du déploiement hivernal.
Stabilité supérieure aux UV pour des déploiements en surface sur plusieurs mois sous la lumière directe du soleil.
Excellente résistance aux hydrocarbures, aux acides doux et aux produits chimiques agricoles.
Finition interne ultra-lisse qui réduit les pertes par friction et diminue la consommation de carburant de la pompe.
Cette architecture de tuyau est techniquement validée pour déplacer des volumes de fluide massifs. Des environnements opérationnels spécifiques exigent ce niveau précis de durabilité et de flexibilité. Vous trouverez ces tuyaux déployés dans les secteurs industriels les plus impitoyables.
La fracturation hydraulique nécessite d’acheminer des millions de gallons d’eau par puits. Les opérateurs déplacent l'eau fraîche ou produite vers et depuis la plateforme active. Le terrain est souvent inégal, rocheux et difficile à parcourir. Le tuyau d'eau de fracturation TPU agit comme un pipeline de surface temporaire très fiable. Il gère les pics de pression sévères inhérents aux opérations de fracturation à grand volume. Vous pouvez le déployer rapidement sur des kilomètres de paysages accidentés. Il navigue facilement dans les changements d’altitude et les virages serrés. Les opérateurs s'appuient sur cette flexibilité pour contourner les obstacles naturels sans niveler le terrain. Il réduit l’empreinte environnementale de l’opération de transfert d’eau. Nous voyons régulièrement des opérateurs déplacer 100 barils par minute sur ces lignes. La possibilité d’installer une ligne de transfert de trois milles en une seule équipe modifie l’ensemble du calendrier du projet.
Les mines à ciel ouvert et souterraines nécessitent une assèchement continu pour maintenir des opérations sûres. Les pompes robustes doivent déplacer des matières en suspension abrasives et des boues épaisses. Le TPU gère ces conditions internes difficiles sans effort. La doublure interne ultra-lisse réduit considérablement les pertes par frottement sur de longues distances. Il résiste à la dégradation interne rapide causée par les particules pointues comme la roche concassée. Cela permet de maintenir les systèmes de déshydratation critiques en ligne beaucoup plus longtemps que les tuyaux standards. Les exploitants de mines utilisent ces conduites pour pomper rapidement les carrières inondées. La haute résistance à la traction permet une suspension verticale dans les puits de mine profonds. Nous fixons ces conduites aux parois du puits et la gaine en polyester supporte le poids massif de la colonne d"eau verticale sans s"étirer dangereusement.
L’agriculture à grande échelle repose sur un flux de fumier efficace et à volume élevé pour l’injection sur le terrain. Le pompage de dérivation municipal d’urgence nécessite un déploiement immédiat et fiable. Un tuyau de transfert d’eau de fracturation s’adapte parfaitement à ces cas d’utilisation secondaires. Il déplace d’énormes volumes de déchets liquides rapidement et en toute sécurité. Les municipalités l'utilisent pour contourner les conduites d'eau endommagées lors de réparations d'infrastructures urbaines. La conception flexible permet de contourner facilement les rues et les bâtiments existants de la ville. Les agriculteurs traînent ces tuyaux derrière les tracteurs pour une application continue des nutriments. La couverture résistante à l’abrasion survit aux frottements constants contre le sol et les chaumes.
Les ingénieurs doivent évaluer les choix de matériaux dominants pour le transfert temporaire de fluides de surface. Les comparaisons côte à côte révèlent des compromis opérationnels clairs. Vous devez adapter le matériel à vos contraintes logistiques spécifiques.
Le tuyau en PEHD agit comme une installation semi-permanente pour le transfert de fluide. La mise en scène nécessite beaucoup de travail et de machinerie lourde. Les équipes doivent fusionner ou souder les joints de tuyaux rigides tous les quarante pieds. Ce processus de fusion thermique consomme des jours précieux et nécessite des techniciens qualifiés. Les tuyaux plats en TPU offrent des capacités de déploiement rapide inégalées. Vous déroulez des longueurs continues de tuyau flexible en quelques heures seulement. Une seule bobine peut contenir des centaines de pieds de ligne continue. Cela réduit considérablement les coûts de main-d’œuvre et les dépenses en machinerie lourde. Vous éliminez le besoin de zones de rassemblement massives et de tentes de soudage. Nous suivons les paramètres de déploiement, et une équipe de quatre hommes peut poser trois kilomètres de TPU dans le temps nécessaire pour fusionner quelques centaines de pieds de PEHD.
Les tuyaux en caoutchouc traditionnels sont incroyablement lourds et encombrants par pied. Leur nature rigide limite l’efficacité du transport sur les remorques standard. Un camion à plateau standard peut contenir beaucoup plus de séquences à plat en TPU. Vous pouvez installer plusieurs kilomètres de TPU aplati sur un seul camion. Le même camion n’en transporte qu’une infime partie dans des tuyaux en caoutchouc. Cette énorme différence de poids réduit considérablement les coûts de transport. Il minimise la circulation des camions et la congestion du site sur les routes d"accès très fréquentées. Un poids plus léger signifie également moins de pression physique sur les équipes de déploiement. Nous calculons soigneusement les charges de fret. L’expédition de tuyaux en caoutchouc à travers le pays engloutit rapidement le budget d’approvisionnement. Le TPU est expédié à plat, optimisant ainsi l"espace de la remorque et réduisant les dépenses logistiques.
Les déploiements en surface sur de longues distances nécessitent une manipulation et une vitesse spécialisées. L’enroulement et le déroulement des tuyaux plats en TPU nécessitent un minimum de travail manuel. Des remorques à déploiement automatisé déroulent le tuyau à grande vitesse. La récupération est tout aussi efficace une fois le travail terminé. Les machines évacuent l’eau restante tout en enroulant la ligne à plat. Les tuyaux en caoutchouc résistent à l"aplatissement et nécessitent une manipulation beaucoup plus manuelle. Les tuyaux rigides nécessitent des jours de découpe et de chargement pour être retirés du site. Le TPU vous permet de vous installer et de passer immédiatement au pad suivant.
Voici une séquence de récupération standard pour les lignes layflat :
Arrêtez toutes les pompes de transfert et ouvrez les vannes de purge du collecteur.
Parcourez la ligne pour vous assurer que toute la pression résiduelle a complètement disparu.
Débranchez les interfaces de couplage au niveau de la pompe et des réservoirs de réception.
Fixez l"extrémité du tuyau à l"enrouleur de récupération entraîné par la prise de force sur la remorque.
Engagez lentement le moulinet, permettant aux rouleaux mécaniques d"évacuer l"eau emprisonnée.
Guidez le tuyau d"aplatissement uniformément sur la bobine du moulinet pour éviter les enchevêtrements qui se chevauchent.
Le caoutchouc surpasse le TPU dans quelques scénarios extrêmes spécifiques. Il supporte mieux les températures extrêmes plus élevées que le polyuréthane. Il résiste à certaines expositions chimiques sévères susceptibles de dégrader le TPU. Cependant, le TPU gagne de manière décisive en termes de résistance globale à l"abrasion. Il survit à de graves menaces de crevaison sur des terrains rocheux et impitoyables. Le TPU résiste également beaucoup plus longtemps à la dégradation par l’ozone et les UV que le caoutchouc standard. Le caoutchouc a tendance à pourrir et à se fissurer lorsqu’il est laissé au soleil. Le TPU conserve son intégrité structurelle malgré des années d’exposition extérieure difficile.
Mesure de performances | Tuyau plat en TPU | Tuyau rigide en PEHD | Tuyau en caoutchouc lourd |
|---|---|---|---|
Vitesse de déploiement | Très rapide (heures) | Lent (jours/semaines) | Modéré |
Logistique de transport | Très efficace (plat) | Médiocre (encombrant/rigide) | Médiocre (lourd/encombrant) |
Résistance à l"abrasion | Excellent | Bien | Modéré |
Flexibilité et routage | Haut | Rigide (nécessite des raccords) | Modéré |
Espace de stockage requis | Minimal (enroulé à plat) | Massif (Joints empilés) | Grand (ne peut pas s"aplatir) |
Les équipes d’approvisionnement ont besoin d’un cadre strict pour faire correspondre les spécifications aux exigences du projet. La sélection du mauvais tuyau entraîne des pannes catastrophiques sur le terrain. Vous devez évaluer ces dimensions critiques avant d’acheter.
Les options de grand diamètre dictent votre débit maximum réalisable. Les profils standard incluent des diamètres internes de 8 pouces, 10 pouces et 12 pouces. Des diamètres plus grands réduisent considérablement les pertes de friction internes sur de longues distances. Cela améliore l’efficacité globale du pompage et réduit la consommation de carburant. Vous devez calculer les gallons par minute requis pour votre opération. Faites correspondre le diamètre interne aux capacités de sortie spécifiques de votre pompe. Les tuyaux sous-dimensionnés créent une contre-pression excessive et mettent à rude épreuve votre équipement de pompage. Les tuyaux surdimensionnés peuvent être inutilement difficiles à manipuler et à déployer. Nous effectuons toujours des calculs de perte de friction avant de spécifier un diamètre. Pousser 100 barils par minute sur une ligne de 8 pouces crée une contre-pression massive. La mise à niveau vers une conduite de 10 pouces réduit cette pression et économise les pompes.
Vous devez clairement distinguer la pression de service maximale de la pression d"éclatement. La pression de fonctionnement est la limite de fonctionnement sûre et continue du tuyau. La pression d’éclatement est le point exact d’une défaillance structurelle catastrophique. Un transfert de fluide sûr nécessite le strict respect des facteurs de sécurité. Les ingénieurs exigent généralement une marge de sécurité de 2 :1 ou 3 :1. N’utilisez jamais un tuyau à proximité de sa capacité d’éclatement maximale. Vous devez tenir compte des coups de bélier soudains ou des effets de coups de bélier. Ces pointes peuvent facilement dépasser la valeur nominale de fonctionnement continu pendant de brefs instants. Nous installons des soupapes de surpression sur les collecteurs pour protéger la conduite. Si une vanne se ferme brusquement en aval, le coup de bélier qui en résulte brisera un tuyau qui ne dispose pas d"une marge de sécurité appropriée.
Les systèmes de couplage standard incluent les connexions Victaulic, Storz et Bauer. L"interface entre le tuyau et le raccord est le point de défaillance le plus courant. L’installation sur site des accouplements présente de graves risques d’erreur humaine. L"achat d"assemblages pré-couplés directement auprès du fabricant offre un avantage stratégique considérable. Le sertissage en usine garantit une rétention maximale de la pression et un alignement parfait. Spécifiez toujours la méthode de fixation correcte pour votre collecteur existant. Le mélange de raccords incompatibles entraîne des fuites et des éruptions dangereuses. Les extrémités installées en usine garantissent que le raccord correspond aux spécifications exactes du tuyau. Nous refusons d"utiliser des couplages à bandes de champ sur les lignes de transfert haute pression. Le risque qu"un accouplement s"envole et blesse un travailleur est trop élevé. Les sertissages en usine sont la seule norme acceptable.
L’adoption sur le terrain présente toujours des défis pratiques. Vous devez éviter les temps d’arrêt coûteux lors des opérations actives de transfert de fluides. Des techniques de manipulation appropriées protègent votre investissement et assurent la sécurité.
La préparation de la surface est absolument essentielle avant de poser la ligne. Retirez les roches pointues, les débris métalliques et les branches du chemin de déploiement. Utilisez des rouleaux de tuyau spécialisés pour guider la ligne dans les angles vifs en toute sécurité. Les remorques de déploiement évitent les dommages causés par le traînage sur des terrains abrasifs. Ne traînez jamais un tuyau sous pression avec des machines lourdes ou des camions. Si vous devez traverser une route active, utilisez des ponts flexibles techniques. Ces ponts protègent la ligne de la circulation des poids lourds. Une mise en scène appropriée évite la majorité des dommages à la gaine extérieure.
Suivez ces étapes de préparation du site :
Parcourez tout l’itinéraire de transfert proposé pour identifier les roches ou débris pointus.
Nivelez ou dégagez un chemin lisse à travers des sections fortement boisées ou rocheuses.
Placez les rouleaux de tuyau à tout endroit où la conduite doit faire un tour de 90 degrés.
Placez les passages à niveau pour poids lourds au-dessus de la ligne avant de permettre la circulation des véhicules.
Assurez-vous que la remorque de déploiement maintient une vitesse lente et constante pour éviter de glisser.
Les tuyaux à plat s"allongent physiquement lorsqu"ils sont remplis de fluide à haute pression. Cet allongement naturel fait serpenter la ligne sur le sol. Il faut anticiper ce mouvement dès la phase initiale de montage. Fixez le flexible de manière stratégique pour éviter de fortes contraintes de couplage. Gardez la ligne de changement de vitesse éloignée des zones dangereuses ou des machines actives. Laissez un jeu suffisant près des raccords de la pompe pour absorber les coups de bélier soudains. Ne tendez pas complètement le tuyau avant d’allumer les pompes. Laissez l’espace matériel se dilater et s’installer naturellement. Nous constatons généralement un facteur d"allongement de 2 à 3 %. Sur un kilomètre de long, cela équivaut à plus de 100 pieds de croissance. Vous devez planifier cette expansion.
Un bon entretien prolonge considérablement la durée de vie de votre investissement en tuyaux. Rincez et nettoyez soigneusement la conduite à l"eau douce après chaque travail. Utilisez des techniques de déroulement appropriées pour éviter les plis ou les plis prononcés. Effectuez des inspections visuelles strictes avant et après chaque déploiement. Recherchez une usure profonde de la veste, des fibres de polyester exposées ou une dégradation interne. Retirez immédiatement les sections compromises pour éviter les éruptions dangereuses sur le terrain. Rangez les tuyaux enroulés dans un endroit ombragé et sec lorsqu"ils ne sont pas utilisés. Un stockage approprié évite une usure environnementale inutile entre les projets actifs.
Le tuyau Fracflo constitue un outil spécialisé très efficace pour le transfert temporaire de fluides à grand volume. Il fonctionne comme un pipeline de surface flexible, offrant d’énormes avantages logistiques par rapport aux canalisations traditionnelles et au caoutchouc lourd. Les acheteurs doivent fonder leurs décisions finales sur les débits requis, les pressions de fonctionnement et les contraintes environnementales spécifiques. Comprendre l"architecture matérielle vous garantit de sélectionner un produit capable de survivre à des applications extrêmes.
Pour garantir des performances optimales lors de votre prochain projet de transfert de fluide, suivez ces prochaines étapes immédiates :
Auditez votre logistique actuelle de transfert de fluides pour identifier les goulots d’étranglement en matière de fret et de déploiement.
Consultez un ingénieur technico-commercial pour vérifier la compatibilité chimique de votre composition de fluide spécifique.
Calculez vos besoins exacts en matière de débit pour déterminer le diamètre optimal du tuyau.
Demandez des fiches techniques détaillées vérifiant les valeurs nominales de pression de fonctionnement et d’éclatement requises.
Évaluez les assemblages sertis et précouplés en usine pour éliminer complètement les risques de défaillance lors de l’installation sur site.
R : Le polyuréthane thermoplastique (TPU) offre un rapport résistance/poids nettement plus élevé que le caoutchouc traditionnel. Il offre une résistance supérieure à l’abrasion, lui permettant de survivre sur des terrains accidentés sans se déchirer. Le TPU repose également complètement à plat lorsqu’il est vide. Cela réduit considérablement les coûts de transport et accélère le déploiement par rapport aux tuyaux en caoutchouc rigides et volumineux.
R : Oui, le TPU de haute qualité conserve sa flexibilité et son intégrité structurelle par temps extrêmement froid. Contrairement au PVC standard, qui devient cassant et se fissure, le TPU résiste à la dégradation due au gel. Cependant, vous devez vous assurer que l’eau coule constamment. Si le pompage s"arrête, vous devez vider complètement la conduite pour éviter que les blocages de glace internes ne brisent le tuyau.
R : La construction à travers le tissage extrude simultanément la doublure intérieure et la housse extérieure à travers la gaine de renfort en polyester. Cette conception monobloc verrouille définitivement les couches ensemble. Il élimine complètement le risque de délaminage, qui est une cause fréquente de défaillance catastrophique des tuyaux flexibles à gaine adhésive standard sous haute pression.
R : Le serpentage se produit parce que les tuyaux à plat s"allongent naturellement lorsqu"ils sont sous pression. Pour gérer cela, laissez un jeu calculé lors du déploiement, en particulier près des raccords et des coins. Évitez de tendre complètement le tuyau avant de le mettre sous pression. Sécurisez les points de connexion critiques, mais laissez le corps principal de la salle des tuyaux se dilater et se déplacer en toute sécurité.
R : Bien que l"installation sur le terrain soit possible, elle comporte un risque élevé d"erreur humaine. L’interface tuyau-raccord est le point de défaillance le plus courant. Nous vous recommandons fortement d"acheter des assemblages pré-couplés et sertis en usine. L"installation en usine garantit une compression précise, garantissant que la connexion gère en toute sécurité les pressions de fonctionnement maximales sans souffler.
R : Les ingénieurs exigent généralement un facteur de sécurité de 2 : 1 ou 3 : 1 pour le transfert de fluides à grand volume. Cela signifie que la pression d"éclatement doit être deux à trois fois supérieure à la pression de fonctionnement continue maximale. Cette marge protège le tuyau des brusques pics de pression et des effets de coups de bélier lors des arrêts de pompe.
